Las redes Ethernet son las más utilizadas para construir redes LAN. Las Ethernet están catalogadas en distintas adaptaciones, que responden a las características técnicas de las mismas, se nombran mediante un número que representa su velocidad de transmisión en megabits por
segundo, seguido de la palabra BASE.

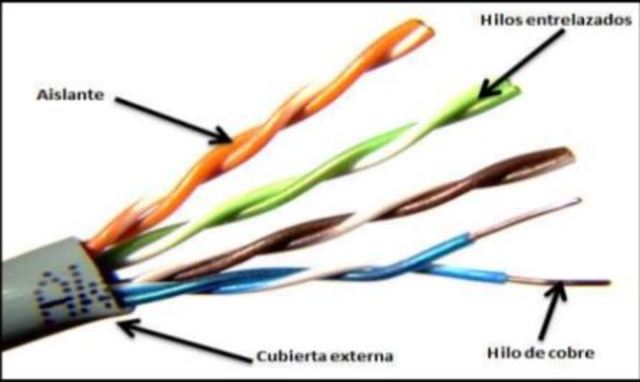

Los cables más utilizados actualmente para las redes informáticas son de cuatro pares de hilos y el conectar que se utiliza es el RJ45.
En las instalaciones de cable estructurado, los distintos segmentos de
cable UTP se distribuyen desde el switch hasta las cajas de conexiones. A esta roseta; se conectan los PC con un cable de categoría 5 o 6 denominado latiguillo.
El cable STP es una variante del UTP más segura en la transmisión. Aumenta la cantidad de aislamiento alrededor del conjunto de cables
y si inmunidad al ruido, aunque es más caro que el UTP. Normalmente se utiliza para instalaciones industriales y en aquellas en que la señal esté sometida a un nivelarte de ruido o interferencias.
Cuando se escoge el cable STP, también el resto de los elementos del cableado deben ser de tipo apantallado, o protegidos contra interferencias.
El cableado estructurado es la forma en que se organizan o estructuran los cables que sirven de soporte para las comunicaciones de una red de área local.
En la mayoría de los casos, el cableado estructurado se basa en la utilización de par trenzado de hilo de cobre o de fibra óptica. Una instalación de cableado estructurado de voz y datos presenta las
siguientes ventajas:
- Tiene un coste bastante económico.
- Permite ampliar la red con facilidad.
- Es fácilmente manipulable y fiable.
- Es flexible si se realizan cambios de ubicación de ordenadores o teléfonos.
- Nos permite ampliar la red con nuevos puestos o nodos sin interrumpir su funcionamiento.
- Asegura el funcionamiento de la red en el caso de que falle un segmento o enlace de la estrella.
La fibra óptica es un medio de transmisión cada vez más empleado en las redes de datos y telecomunicaciones. Un cable de fibra óptica está compuesto por un grupo de fibras ópticas, cada una de las cuales es un hilo muy fino de material transparente por el que se envían pulsos de luz que representan los datos a transmitir. La fuente de luz puede ser láser o un LED.
Las principales características de la fibra óptica son las siguientes: - Su ancho de banda es muy grande.
- Es inmune totalmente a las interferencias electromagnéticas.
- Es segura.
- Tiene un coste elevado.
- Los empalmes entre fibras son difíciles de realizar, lo que dificulta las reparaciones en caso de ruptura del cable.
- Los cables de fibra óptica son una alternativa a los coaxiales en la industria de la electrónica y las telecomunicaciones.
- Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se denominan modos de propagación. Según el modo de propagación tendremos dos tipos de fibra
óptica: multimodo y monomodo. La fibra multimodo tiene una distancia de propagación de 2 km. La fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz, cuya transmisión es paralela al eje de la fibra. A diferencia de las multimodo, las fibras monomodo permiten alcanzar
grandes distancias y transmitir elevadas tasas
de información.
